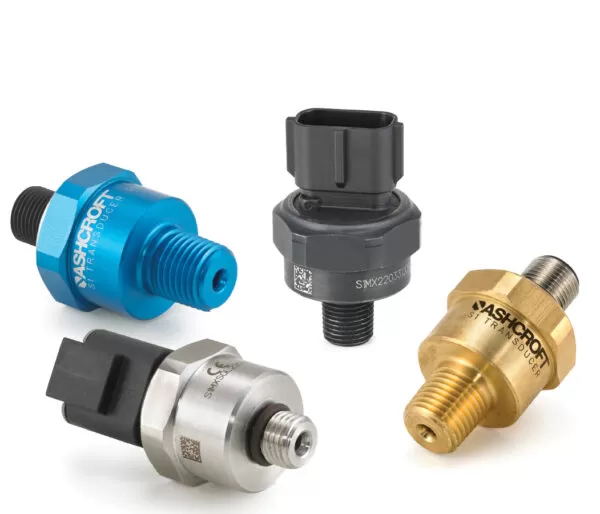

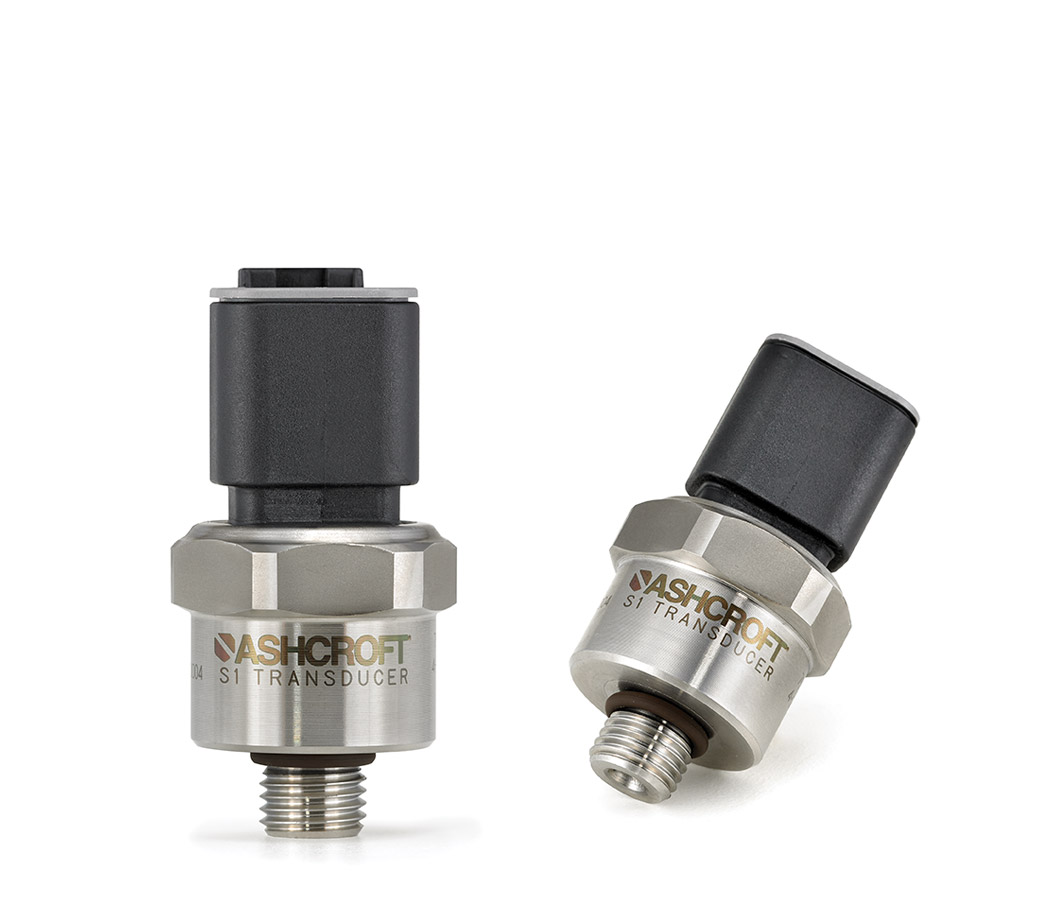

Transmissores de Pressão – Modelo S1
O transmissor de pressão Ashcroft® S1, dirigido ao mercado de fabricantes de equipamentos (OEM), incorpora um sensor de filme fino fabricado com a comprovada tecnologia de deposição química por vapor (CVD) da Ashcroft®, tendo como resultado, um transdutor econômico que oferece desempenho superior. O S1 foi projetado para manter altíssimo padrão de desempenho, mesmo em aplicações que apresentam altos níveis de choque, vibração e ciclagem de pressão excessiva. Além disso, o S1 utiliza um circuito integrado dedicado (ASIC) de alto desempenho, com compensação digital, que alia excelente performance em variações de temperatura com a estabilidade a longo prazo do sensor de filme fino. Uma escolha ideal para medição de pressão em aplicações de alto ou médio volumes.
Características Principais:
- Design compacto
- Elemento sensor totalmente em aço inoxidável
- Sensor de filme fino de polissilício
- Altamente configurável, ampla seleção de conectores elétricos e de pressão, saídas e faixas de pressão.
Aplicações:
Aplicações Industriais e em fabricantes de equipamentos, como são exemplo:
- Circuitos Hidráulicos e Pneumáticos
- Equipamento de Refrigeração, especialmente os baseados em Amônia
- Desempenho de Carros de Corrida
- Equipamentos para Agricultura
- Controle de Bombas
Especificações
Certificados e aprovações
Catálogos e outros arquivos
Temperatura de referência
72°F ± 2°F (21°C ± 1°C)
Estabilidade
≤±0,25% da faixa/ano na temperatura de referência
Sinal de saída
4-20 mA, 0-5 Vcc, 0-10 Vcc, 1-5 Vcc, 1-6 Vcc, 0,5-4,5 Vcc e 0,5-4,5 Vcc
ratiométrico (requer alimentação de 5,0 Vcc)
Materiais dos componentes secos
Invólucro: Aço inoxidável 304, Alumínio (anodizado ou não anodizado), Latão ou Aço Carbono (Zincado)
Precisão
±1,0% da Faixa (±0,50% Opcional) (Método do ponto terminal): Inclui não linearidade, histerese, não repetibilidade, desvio de zero e erros de ajuste de amplitude na temperatura de referência
Durabilidade
> 50 milhões de operações
Grau de proteção
IP65 / NEMA 4 para conectores elétricos: EN 175301-803 Form A e C (DIN 43650 A e C)
IP67/NEMA 6 para conectores elétricos: Metri-Pack, cabo blindado, Deutsch DT, AMP Econoseal e conectores elétricos M12
Faixa de pressão
Composta e manométrica, desce vácuo até 10.000 psi
Materiais dos componentes molhados
Diafragma: Aço inoxidável 17-4PH
Opções de conexão de processo: Aço inoxidável 304, Alumínio (anodizado ou não anodizado), Latão, Aço carbono (zincado)
Recomendações de pós-uso: Os instrumentos da Ashcroft são pensados, projetados e fabricados para ter uma vida útil longa, no entanto, caso haja a necessidade de descarte por qualquer motivo, orientamos que todos os componentes que constituem os nossos instrumentos podem ser reciclados ou encaminhados junto aos programas de coleta seletiva de resíduos.
Em caso de dúvidas, entre em contato com o nosso time de Meio Ambiente através do e-mail: [email protected]
