Manômetro de Pressão Relativa: Entendendo o que é e como funciona
Em diversos setores como industriais, automotivos e até mesmo em nosso dia a dia, a medição de pressão é uma parte fundamental para garantir o bom funcionamento de sistemas e equipamentos. Nesse contexto, o Manômetro de Pressão Relativa desempenha um papel crucial. Neste artigo, iremos explorar o que é um Manômetro de Pressão Relativa, como ele funciona e quais são seus principais tipos e aplicações.
O que é um Manômetro de Pressão Relativa?
Um Manômetro de Pressão Relativa é um instrumento de medição utilizado para medir a pressão de um fluido (gás ou líquido) em um sistema fechado ou em um ambiente específico. Sua função principal é converter a pressão aplicada em uma leitura numérica ou visual, permitindo que os operadores ou técnicos monitorem a pressão dentro de limites seguros e adequados.
Como funciona um Manômetro de Pressão Relativa?
Ele é normalmente composto por um tubo Bourdon ou cápsula flexível, geralmente preenchido com um fluido, como óleo, água ou gás. Quando a pressão é aplicada ao manômetro, ela exerce uma força sobre o fluido contido no tubo, causando uma deformação ou deslocamento do tubo ou cápsula.
Esse deslocamento é então convertido em uma leitura visível por meio de um mecanismo de medição. Existem diferentes tipos de mecanismos utilizados em manômetros de pressão, como ponteiro e mostrador analógico, mostrador digital ou transdutores eletrônicos. Cada tipo de manômetro possui sua própria forma de indicar a pressão medida.
Principais tipos de manômetros de pressão relativa
Manômetros de Tubo de Bourdon:
São os manômetros de pressão mais comuns e amplamente utilizados. Consistem em um tubo metálico curvo (forma de C ou espiral), que se expande quando a pressão é aplicada. A extremidade livre do tubo está conectada a um ponteiro por meio de um mecanismo interno, que converte o movimento do tubo em uma leitura no mostrador.

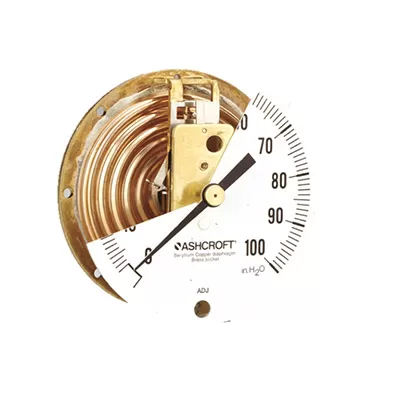

Manômetros de Cápsula ou Diafragma:
Nesse tipo a pressão é aplicada a um diafragma ou cápsula flexível que se deforma sob a ação da pressão. O deslocamento do diafragma é transmitido ao mecanismo de medição, fornecendo a leitura da pressão.
Aplicações dos manômetros de pressão relativa
O Manômetro de Pressão Relativa é um instrumento essencial para monitorar a pressão em diferentes contextos. Sua capacidade de medir e indicar a pressão de forma precisa e confiável contribui para a segurança e o desempenho eficiente de sistemas e equipamentos. Possuem uma ampla variedade de aplicações em diferentes setores, como:
▪ Indústria petroquímica e de petróleo: monitoramento de pressão em refinarias, oleodutos e tanques de armazenamento.
▪ Indústria automotiva: medição da pressão de óleo, pressão de pneus e sistemas de
ar-condicionado.
▪ Setor de energia: medição de pressão em caldeiras, turbinas e sistemas de geração de energia.
▪ Indústria alimentícia e farmacêutica: controle de pressão em processos de fabricação e esterilização.
▪ Monitoramento de pressão em sistemas hidráulicos e pneumáticos.
Ao entender o funcionamento básico do Manômetro de Pressão Relativa e os diferentes tipos disponíveis, os operadores e técnicos podem garantir que a pressão esteja dentro dos limites adequados, evitando problemas e danos associados a pressões excessivas ou insuficientes.
